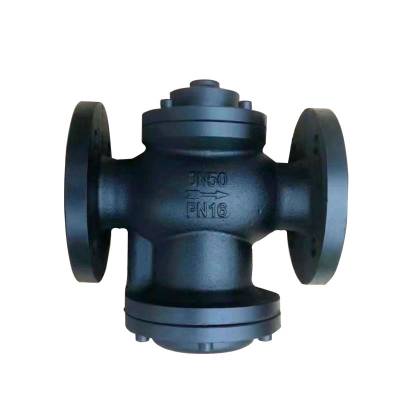

自立式流量控制阀

    ZLV型自力式流量控制阀是我 公司研制的经济节能产品，本产品是一种不用外部能源，依靠被调介质的压差自动恒定流量的自控产品。

    具有设计***，结构合理，外观美观，流量控制精度高，配置精巧紧凑，使用维护方便可靠，使用性强，综合技术经济指标优于国内外同类产品的特点。产品使用范围广，能从根本上解决集中供暖的水力失调问题，可节电20-30%，节热15--20%，节水100--150L/m2.a是供热行业的产品。

 工作原理

被控介质输入控制阀后,阀前压力P1通过导压管输入膜片下室,经手动整体旋塞节流后的压力P2通过自动阀上的导压孔输入膜片上室,P1与P2的差即△P=P1-P2称为有效压力,P1作用膜片上产生的推力与P2作用膜片上产生的推力差与弹簧反力平衡,确定了自动阀瓣与阀座的相对位置,从而确定阀的流量。当△P=P1-P2增加时,流量有增大的趋势,P1作用膜片上产生的推力与P2作用膜片上产生的推力差,使自动阀向阀座方向移动,从而改变了自动阀瓣与阀座之间的流通面积,增大了阻力,使P2增加,限定流量的增大,增大后的P2作用在膜片上的推力加上弹簧反力与P1作用在膜片上的推力在新的位置产生平衡,△P又回复到原定值,达到控制流量的目的。反之,同理。
