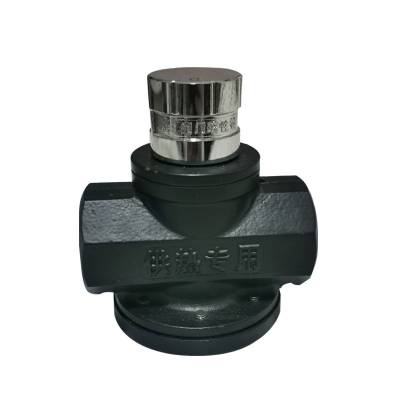

自力式流量控制阀

户用流量控制阀

简介

KZL型自力式流量控制阀是我公司研制的经济节能型产品。本产品是一种不用外部能源，依靠被调介质的压差自动恒定流量的自控产品。具有设计***，结构合理，外型美观，流量控制精度高，配置精巧紧凑，使用维护方便可靠，适应性强，综合技术经济指标优于国内外同类产品的特点。该产品适用范围广，能从更本上解决集中供热的水利失调问题，可节电20-30%，节热15-20%，节水100-150L/m².a是供热行业的产品。

被控介质输入控制阀后，阀前压力P1通过导压管输入膜片下室，经手动整体旋塞节流后的压力P2，通过自动阀瓣上的导压孔输入膜片上室，P1与P2的差即△P＝P1-P2称为有效压力，P1作用膜片上产生的推力与P2作用膜片上产生的推力差与弹簧反力平衡，确定了自动阀瓣与阀座的相对位置，从而确定阀的流量。当△P＝P1-P2增加时，流量有增大的趋势，P1作用膜片上产生的推力与P2作用膜片上产生的推力差，使自动阀瓣向阀座方向移动，从而改变了自动阀瓣与阀座之间的流通面积，增大了阻力，使P2增加，限定流量的增大，增大后的P2作用在膜片上的推力加上弹簧反力与P1作用在膜片上的推力在新的位置产生平衡，△P又恢复到原定值，达到控制流量的目的。反之，同理。

产品技术参数

工作介质 ： 水

工作压力 16bar

工作温度 4—140℃

工作差压 0.3bar—4bar

流量控制精度 ±5%

户用流量控制阀与自立式流量控制阀的原理相同，主要用于分户系统中，更加精密，细致的控制水系统，使每户流量按需分配，***消除水平失调和垂直失调，解决冷热不均问题。
